Questão de Engenharia de Automação — Eletrônica para Engenharia de Automação — IF-MG 2024
Engenharia de AutomaçãoEletrônica para Engenharia de Automação
- Código
- qg240078
- Banca
- IF-MG
- Órgão
- IF-MG
- Ano
- 2024
- Nível
- Superior
- Cargo
- PROFESSOR EBTT - Controle e Automação - Itabirito

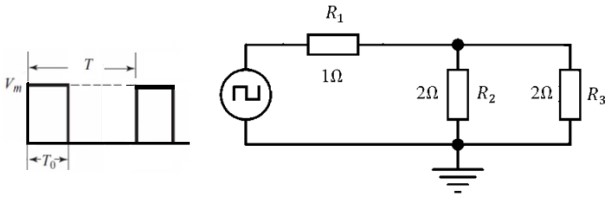

O circuito da figura a seguir é alimentado pela forma de onda pulsante apresentada com T₀= T/3. Considerando Vm = 10V, o valor eficaz da corrente que circula no resistor R₁, em amperes, é dado por:
- A10/√6
- B5/√2
- C10/√3
- D10/√2
- E5/√3
