Questão de Engenharia de Automação — Eletrônica para Engenharia de Automação — IF-MG 2024

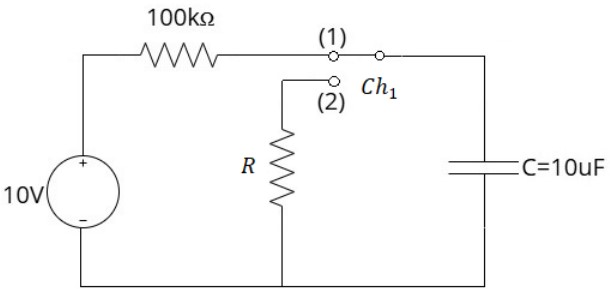

Um grupo de alunos montou o circuito abaixo para analisar a carga e descarga do capacitor C (inicialmente descarregado). No tempo t=0s, a chave está fechada na posição 1 e, após tempo t=1s, com o capacitor carregado com tensão Vc₁, a chave Ch₁ é comutada para a posição 2. Desconsiderando o tempo de comutação da chave e considerando todos os elementos do circuito como ideais, o valor da resistência R para que, em t=2s, a tensão no capacitor seja de e -¹ Vc₁ é igual a:

1. A216kΩ
2. B200kΩ
3. C100kΩ
4. D20kΩ
5. E10kΩ
