Questão de Engenharia de Automação — Eletrônica para Engenharia de Automação — IF-MG 2024

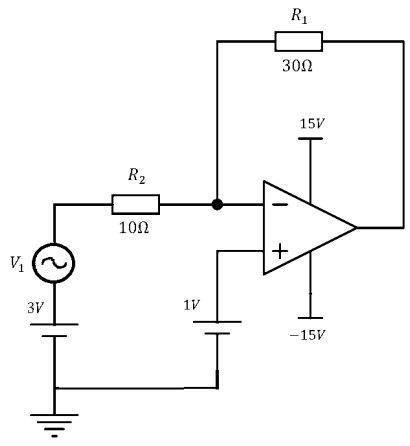

Considerando o circuito abaixo, o valor RMS de V₁(sinal senoidal com freqüência de 60Hz) é ajustado de forma que o amplificador operacional não atinja o valor de saturação. Considerando todos os elementos do circuito na condição ideal, o valor RMS de V₁ deve ser ajustado (em volts) de forma que:

1. AV₁< 10√2/3
2. BV₁ < 10/3√2
3. CV₁ < 3/√2
4. DV₁ > 10√2/3
5. EV₁ > 3/√2
