Questão de Engenharia de Automação — Eletrônica para Engenharia de Automação — IF-MG 2024
Engenharia de AutomaçãoEletrônica para Engenharia de Automação
- Código
- qg240224
- Banca
- IF-MG
- Órgão
- IF-MG
- Ano
- 2024
- Nível
- Superior
- Cargo
- PROFESSOR EBTT – Engenharia de Controle e Automação - Sabará

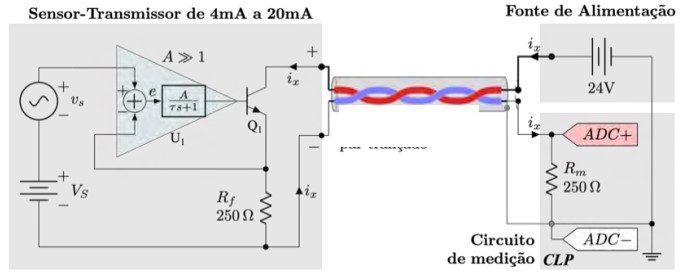

Considere o circuito de transmissão analógica em 4 a 20 mA (esquemático simplificado, em que a alimentação do Amplificador Operacional é omitida) mostrado na figura seguinte e avalie as afirmativas relacionadas:
I. Este circuito caracteriza a transmissão a dois fios de sinais analógicos em corrente no padrão 4mA a 20mA.II. O Amplificador Operacional (U₁) manipula a tensão na base do transistor (Q₁) de maneira a igualar as tensões em suas entradas inversora e não inversora.III. O Amplificador Operacional (U₁) desempenha a função de um controlador proporcional em malha fechada neste circuito de transmissão analógica.IV. A corrente ix que circula no cabo de par trançado entre sensor e CLP é modificada por perturbações devido a ruído eletromagnético e a impedância do cabo.Selecione a única opção que relaciona todas as afirmativas corretas.
I. Este circuito caracteriza a transmissão a dois fios de sinais analógicos em corrente no padrão 4mA a 20mA.II. O Amplificador Operacional (U₁) manipula a tensão na base do transistor (Q₁) de maneira a igualar as tensões em suas entradas inversora e não inversora.III. O Amplificador Operacional (U₁) desempenha a função de um controlador proporcional em malha fechada neste circuito de transmissão analógica.IV. A corrente ix que circula no cabo de par trançado entre sensor e CLP é modificada por perturbações devido a ruído eletromagnético e a impedância do cabo.Selecione a única opção que relaciona todas as afirmativas corretas.- AI, II e IV.
- BII, III e IV.
- CI, II e III.
- DI, III e IV.
- EI, II, III e IV.
