Questão de Engenharia de Automação — Processamento de Sinais — IF-MG 2024

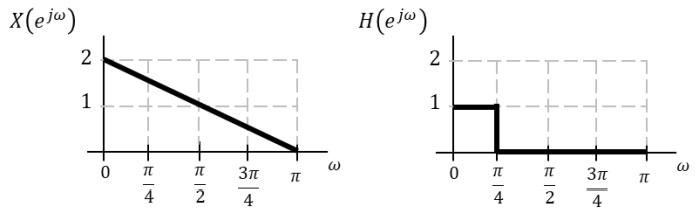

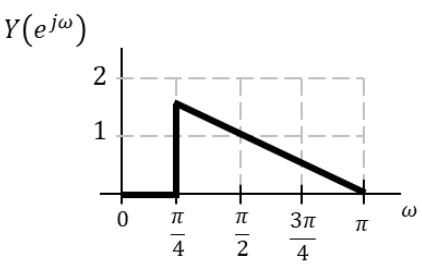

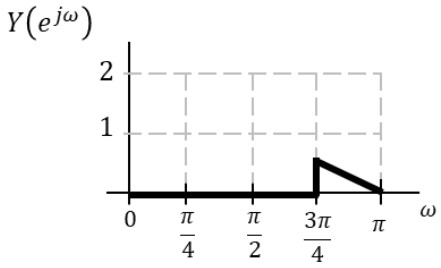

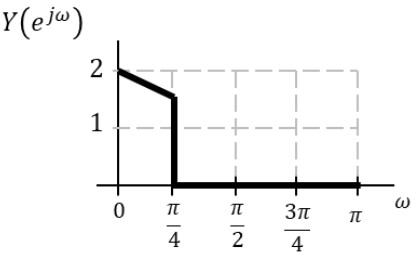

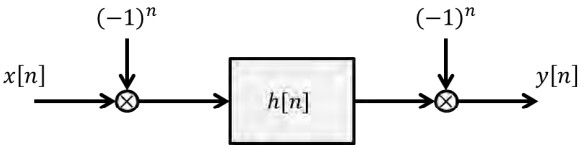

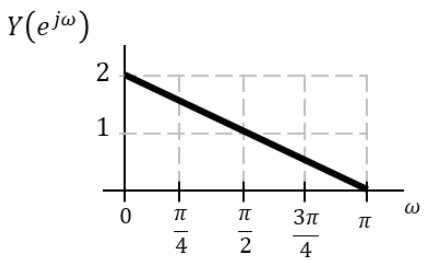

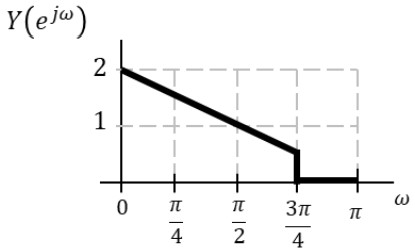

Considere o sistema de processamento de sinais de tempo discreto representado na figura a seguir, em que são representados dois multiplicadores de sinais e uma função de transferência.Foi aplicado um sinal real de entrada, x [n], no sistema acima, em que parte da sua transformada de Fourier de tempo discreto é representada na figura abaixo, juntamente com a resposta em frequência H (e jω).Selecione a alternativa que melhor representa a transformada de Fourier de tempo discreto do sinal de saída:

1. A
2. B
3. C
4. D
5. E
