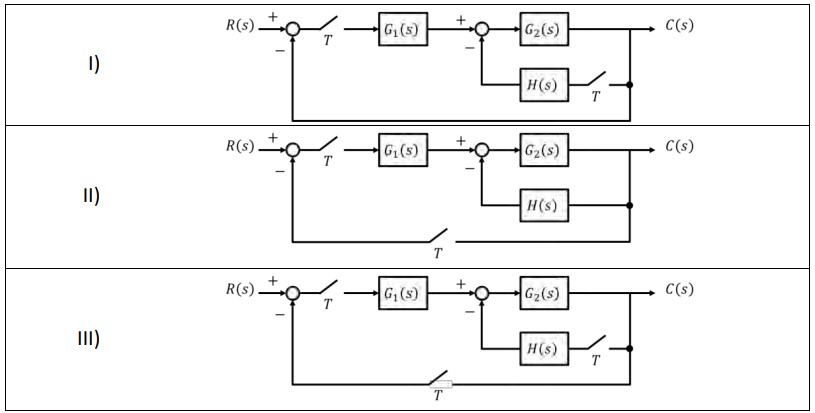

Analise os diagramas de blocos de três sistemas amostrados conforme abaixo.
Para análise de sistemas amostrados, é comum obter a função de transferência de malha fechada no domínio z. Sobre a função de transferência C(z) / R(z) dos diagramas de blocos apresentados, é possível afirmar que:
Para análise de sistemas amostrados, é comum obter a função de transferência de malha fechada no domínio z. Sobre a função de transferência C(z) / R(z) dos diagramas de blocos apresentados, é possível afirmar que:- AOs sistemas I e II possuem a mesma função de transferência.
- BOs sistemas I e III possuem a mesma função de transferência.
- COs sistemas II e III possuem a mesma função de transferência.
- DCada sistema possui uma função de transferência distinta.
- ENão é possível obter a função de transferência para nenhum dos sistemas.
