Questão de Engenharia de Automação — Robótica e Automação — IF-MG 2024
Engenharia de AutomaçãoRobótica e Automação
- Código
- qg240233
- Banca
- IF-MG
- Órgão
- IF-MG
- Ano
- 2024
- Nível
- Superior
- Cargo
- PROFESSOR EBTT – Engenharia de Controle e Automação - Sabará

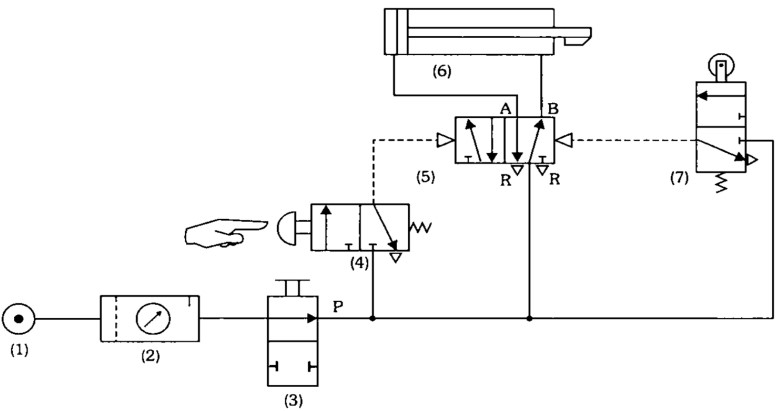

Analise o circuito pneumático apresentado na figura abaixo.
FIALHO, Arivelto Bustamante. Automação pneumática: projetos, dimensionamento e análise de circuitos. 7. ed. São Paulo: Érica, 2011.Sobre o circuito acima, é possível afirmar que:
FIALHO, Arivelto Bustamante. Automação pneumática: projetos, dimensionamento e análise de circuitos. 7. ed. São Paulo: Érica, 2011.Sobre o circuito acima, é possível afirmar que:- Aa válvula (7) é do tipo duas vias e três posições.
- Bo acionamento do botão em (4) ocasiona o recuo do atuador.
- Co atuador (6) representa um cilindro de simples ação.
- Do componente (3) tem a função de controlar a velocidade de avanço.
- Eo elemento (2) é responsável por filtrar e lubrificar o ar.
