Questão de Engenharia de Automação — Análise e Controle de Sistemas — IF-MG 2024
Engenharia de AutomaçãoAnálise e Controle de Sistemas
- Código
- qg240236
- Banca
- IF-MG
- Órgão
- IF-MG
- Ano
- 2024
- Nível
- Superior
- Cargo
- PROFESSOR EBTT – Engenharia de Controle e Automação - Sabará

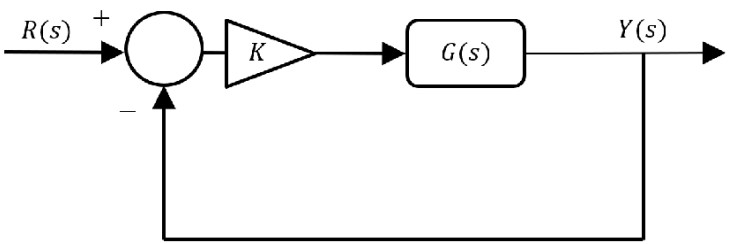

Considere o sistema de controle apresentado na figura abaixo.

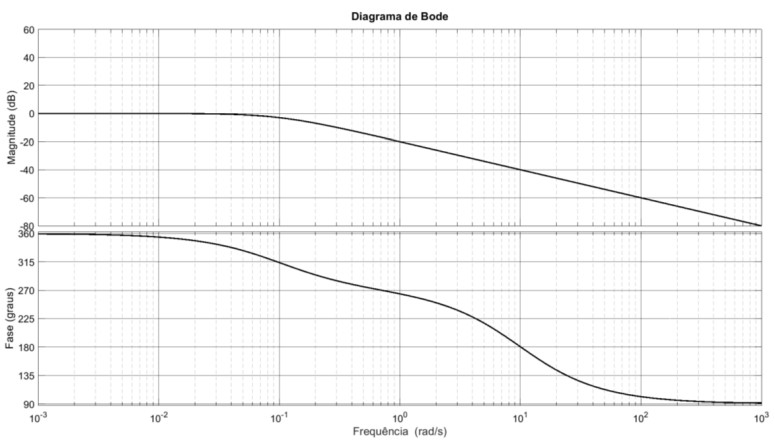

O diagrama de Bode do sistema com função de transferência G(s) é exibido na figura a seguir.
Considerando-se que o ganho K do controlador proporcional foi projetado para que o erro em regime permanente para uma entrada R(s) em degrau unitário seja menor que 10%, assinale a alternativa cujos valores das margens de fase e de ganho de KG(s) mais se aproximam dos valores corretos.
O diagrama de Bode do sistema com função de transferência G(s) é exibido na figura a seguir.Considerando-se que o ganho K do controlador proporcional foi projetado para que o erro em regime permanente para uma entrada R(s) em degrau unitário seja menor que 10%, assinale a alternativa cujos valores das margens de fase e de ganho de KG(s) mais se aproximam dos valores corretos.- AMargem de fase igual a -90° e margem de ganho igual a -20 dB
- BMargem de fase igual a 20° e margem de ganho igual a 90 dB
- CMargem de fase igual a 90° e margem de ganho igual a -60 dB
- DMargem de fase igual a 90° e margem de ganho igual a 20 dB
- EMargem de fase igual a 180° e margem de ganho igual a 20 dB
