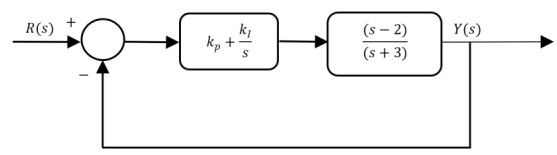

Considere o sistema de malha fechada com um controlador do tipo PI, conforme apresentado na figura abaixo.
As faixas de valores para os ganhos kpe kI para as quais o sistema de malha fechada é estável são:
As faixas de valores para os ganhos kpe kI para as quais o sistema de malha fechada é estável são:- A− 3/2 < kp < −1 e (−3 + 2kp) < kI < 0
- B−1 < kp < 3/2 e (−3 + 2kp) < kI <
- Ckp > 0 e kI > 0
- Dkp > 2/3 e 0 < kI < (−2 + 3kp)
- Ekp > 3/2 e 0 < kI < (−3 + 2kp)
