Questão de Engenharia Eletrônica — Eletrônica de Potência na Engenharia Eletrônica — IF-MG 2024
Engenharia EletrônicaEletrônica de Potência na Engenharia Eletrônica
- Código
- qg240308
- Banca
- IF-MG
- Órgão
- IF-MG
- Ano
- 2024
- Nível
- Superior
- Cargo
- Professor EBTT – Eletrônica - Formiga

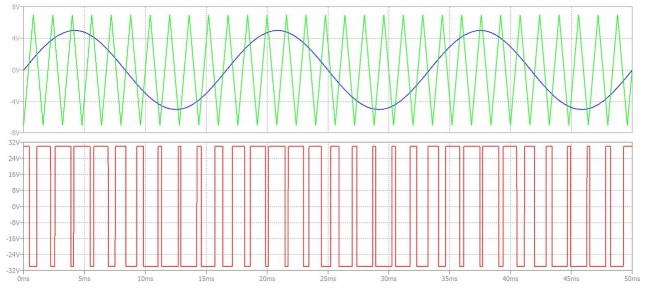

Uma das técnicas comumente utilizadas no controle do chaveamento em alguns conversores é a modulação por largura de pulso senoidal (SPWM). Alguns variantes são possíveis na implementação do PWM, além da senoidal, como, por exemplo, SVPWM ou a DPWM. Neste momento, o que interessa é identificar e estabelecer uma análise comparativa entre as duas técnicas implementadas e apresentadas nas figuras seguintes.Técnica 1

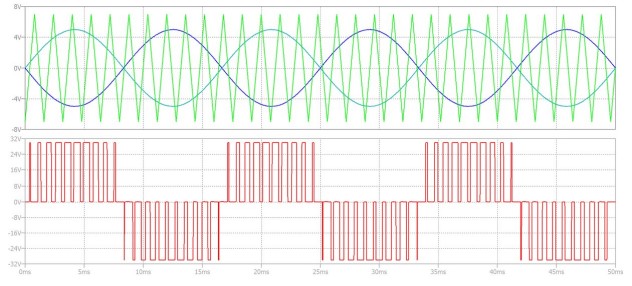

Técnica 2
I. A técnica 1 é de mais simples implementação, embora requeira filtros maiores para atenuar ou eliminar componentes harmônicos.II. Ambas as técnicas exigem que a amplitude da portadora seja maior que a amplitude do sinal de referência, o que estabelece que o índice de modulação seja maior do que 1.III. Nas técnicas implementadas, um importante parâmetro é a razão de frequência, que deve ter o menor valor possível, sabendo que, quanto maior a frequência de chaveamento, maiores serão as perdas de comutação.IV. A técnica 2 apresenta uma vantagem quando se analisa o conteúdo harmônico, pois o primeiro conteúdo harmônico de alta frequência aparece em torno do segundo harmônico da portadora.V. Embora a técnica 2 apresente o sinal modulado em 3 níveis e a técnica 1 em 2 níveis, a excursão e os conceitos de índice de modulação e razão de frequência são os mesmos.Pode-se dizer que são verdadeiras as seguintes afirmações:
Técnica 2I. A técnica 1 é de mais simples implementação, embora requeira filtros maiores para atenuar ou eliminar componentes harmônicos.II. Ambas as técnicas exigem que a amplitude da portadora seja maior que a amplitude do sinal de referência, o que estabelece que o índice de modulação seja maior do que 1.III. Nas técnicas implementadas, um importante parâmetro é a razão de frequência, que deve ter o menor valor possível, sabendo que, quanto maior a frequência de chaveamento, maiores serão as perdas de comutação.IV. A técnica 2 apresenta uma vantagem quando se analisa o conteúdo harmônico, pois o primeiro conteúdo harmônico de alta frequência aparece em torno do segundo harmônico da portadora.V. Embora a técnica 2 apresente o sinal modulado em 3 níveis e a técnica 1 em 2 níveis, a excursão e os conceitos de índice de modulação e razão de frequência são os mesmos.Pode-se dizer que são verdadeiras as seguintes afirmações:- AI e V.
- BI, II e III.
- CI, IV e V.
- DIV e V.
- EI, II e V.
