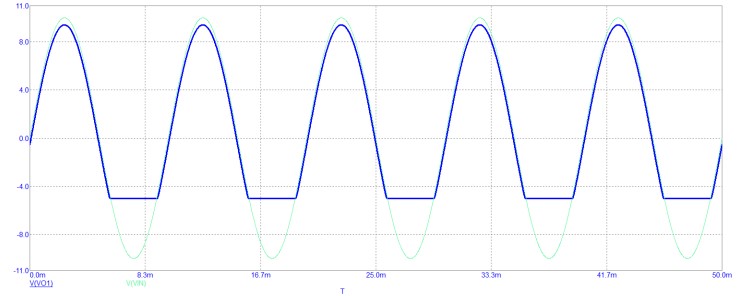

Os diodos são os dispositivos semicondutores de dois terminais, que caracterizam por ser unidirecionais em corrente, assim são empregados em muitos diferentes circuitos, em circuitos retificadores, circuitos lógicos e em outras inúmeras aplicações providas pelos diodos especiais. Os diodos de sinais caracterizam por trabalhar em baixa potência e frequências mais elevadas. Considere este tipo de diodo como o utilizado e analise as formas de onda apresentadas na figura.Observação: no gráfico são mostrados o sinal de entrada, que é senoidal, simétrico, 100 Hz de frequência e tensão máxima de 10 V, e o sinal de saída que é apresentado em negrito e identificado como VO1.Imagem associada para resolução da questãoEntre seguintes afirmações, qual identifica corretamente o circuito que produz a forma de onda de saída apresentada:
  1. AComo não há mudança de função entre o sinal de entrada e o de saída, se trata de um circuito lógico com diodo, neste caso, um grampeador, pois o valor de offset do sinal de saída subiu de 5 V.
  2. BÉ um circuito ceifador série simples com o diodo conduzindo no semiciclo positivo e uma fonte CC aumentando o tempo de condução.
  3. CComo há uma pequena diferença entre os picos máximos de entrada e saída, pode-se concluir que o diodo conduz no semiciclo positivo, podendo ser implementado por um ceifador paralelo com tensão deslocada.
  4. DEstando a tensão de saída limitada em -5 V, conclui-se que não pode ser um circuito ceifador, sendo necessário um limitador série, uma vez que o diodo está conduzindo no semiciclo positivo e a fonte CC polariza o diodo diretamente.
  5. ETrata-se de um circuito limitador paralelo com a fonte CC polarizando o diodo reversamente e o diodo conduzindo no semiciclo positivo.
Revelar gabarito e comentário

GabaritoD — Estando a tensão de saída limitada em -5 V, conclui-se que não pode ser um circuito ceifador, sendo necessário um limitador série, uma vez que o diodo está conduzindo no semiciclo positivo e a fonte CC polariza o diodo diretamente.
