Questão de Eletrônica — Análise de Circuitos — IF-MG 2024
EletrônicaAnálise de Circuitos
- Código
- qg240311
- Banca
- IF-MG
- Órgão
- IF-MG
- Ano
- 2024
- Nível
- Superior
- Cargo
- Professor EBTT – Eletrônica - Formiga
O componente 2N7000 é um MOSFET do tipo intensificação utilizado em aplicações de baixa tensão e baixa corrente, cuja equação de funcionamento é definida por:

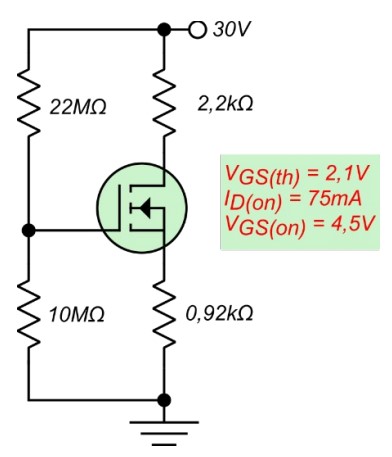

Considere que este componente foi utilizado na polarização universal ou divisor de tensão, conforme mostrado no circuito. Avalie as seguintes afirmações e identifique qual é a verdadeira.
Considere que este componente foi utilizado na polarização universal ou divisor de tensão, conforme mostrado no circuito. Avalie as seguintes afirmações e identifique qual é a verdadeira.- AO transistor pode operar em dois pontos de operação distintos, pois os dois valores da tensão VGS são positivos.
- BO parâmetro k na equação é fornecido pelo fabricante e para este circuito o seu valor é de k = 12,02 mA/V2.
- CA tensão VGS do transistor é de 9,375V e ele conduz, sendo percorrido pela corrente ID = 7,10 mA.
- DO transistor opera na região de saturação com uma tensão VDS = 7,83 V e uma corrente ID = 7,10 mA.
- ENeste circuito, o transistor não conduzirá, pois a tensão VGS será sempre negativa.
