Questão de Engenharia Eletrônica — Filtros — IF-MG 2024
Engenharia EletrônicaFiltros
- Código
- qg240312
- Banca
- IF-MG
- Órgão
- IF-MG
- Ano
- 2024
- Nível
- Superior
- Cargo
- Professor EBTT – Eletrônica - Formiga
Os filtros ativos são circuitos eletrônicos capazes de atenuar ou eliminar, ou senão, selecionar ou rejeitar alguma faixa de frequência a partir de um sinal de entrada (Vi), promovendo também algum tipo de amplificação deste sinal que aparecerá na saída (Vo).

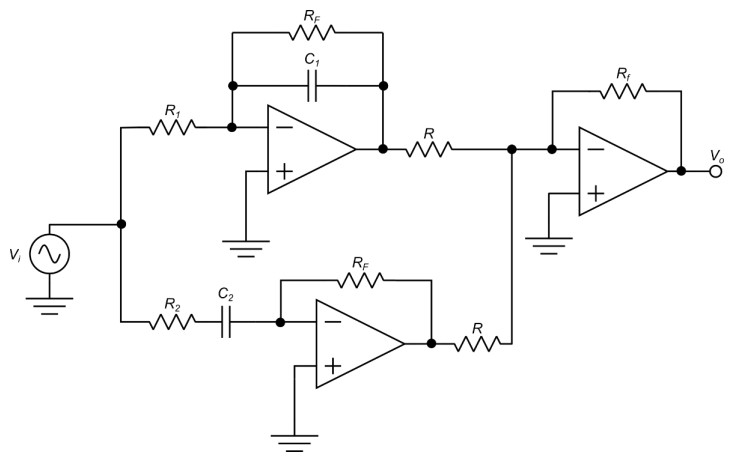

Considerando o circuito apresentado, as seguintes afirmações podem ser feitas:
Considerando o circuito apresentado, as seguintes afirmações podem ser feitas:- AO circuito apresentado é constituído por três blocos funcionais no diagrama: um integrador, um derivador e um subtrator, realizando a função de um filtro passa-faixa, desde que a frequência do integrador seja menor que a do derivador.
- BO circuito apresentado é constituído por três blocos funcionais no diagrama: um integrador, um derivador e um somador, realizando a função de um filtro rejeita-faixa, desde que a frequência do integrador seja menor que a do derivador.
- CO circuito apresentado é constituído por três blocos funcionais no diagrama: um integrador, um derivador e um somador, realizando a função de um filtro rejeita-faixa, desde que a frequência do integrador seja maior que a do derivador.
- DO circuito apresentado é constituído por três blocos funcionais no diagrama: um integrador, um derivador e um somador, realizando a função de um filtro passa-faixa, desde que a frequência do integrador seja maior que a do derivador.
- EO circuito apresentado é constituído por três blocos funcionais no diagrama: um integrador, um derivador e um inversor, realizando a função de um filtro passa-faixa, desde que a frequência do integrador seja menor que a do derivador.
