Questão de Eletrônica — Análise de Circuitos — IF-MG 2024

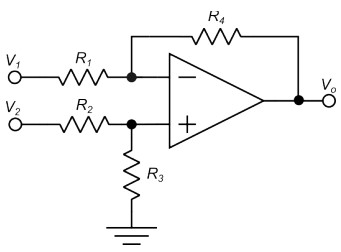

O amplificador operacional é um componente eletrônico que permite realizar várias funções matemáticas, quando operando com o ganho controlado. Para essa condição, é necessário que ele opere no modo realimentação negativa. O circuito mostrado na figura é um caso em que isso ocorre.O quadro a seguir apresenta algumas considerações sobre o valor da resistência dos resistores e o consequente valor de ganho de tensão do circuito.Opção Condição das resistências e valor de ganhoI Basta os resistores R1 e R4 serem iguais, para que o ganho seja unitário.II Se os resistores R1 e R2 forem iguais, o ganho do circuito será unitário.III Se os resistores R1 e R4 forem iguais e os resistores R2 e R3 forem iguais, o ganho será unitário.IV O ganho do circuito não poderá ser unitário, pois a tensão V2 passa por um divisor de tensão resistivo na entrada não-inversora do amplificador operacional.V Somente se todo os resistores forem iguais, que o ganho será unitário.Entre as opções, aquela que corresponde a condição de resistência para o valor de ganho apresentado é a:

1. AI
2. BII
3. CIII
4. DIV
5. EV
