Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — IF-MG 2024

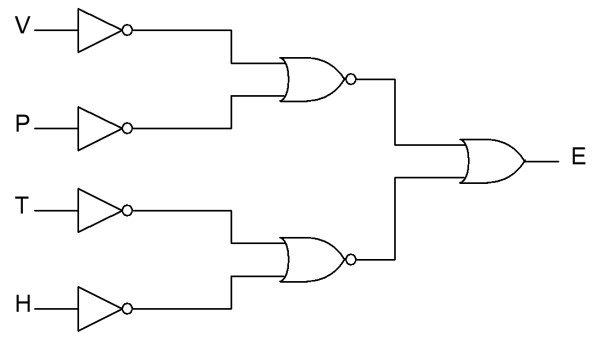

Os circuitos digitais nos carros gerenciam funções como controle do motor, sistemas de freios e infoentretenimento, processando dados de sensores e executando comandos eletronicamente. Quatro saídas digitais V, P, T e H monitoram a velocidade (v), pressão dos pneus (p), temperatura (t) e umidade relativa (h) do carro. Estas saídas passam de 0 a 1 quando os valores dos parâmetros ultrapassam 85 km/h, 2 bar, 40ºC e 50%, respectivamente. Um circuito lógico é usado para ligar uma lâmpada na saída E como mostrado na Figura 3:Figura 3 - Circuito lógicoQual das seguintes condições acenderá a lâmpada?

1. Av < 85 km/h, p < 2 bar, t > 40ºC, h > 50%.
2. Bv < 85 km/h, p < 2 bar, t < 40ºC, h < 50%.
3. Cv > 85 km/h, p < 2 bar, t > 40ºC, h < 50%.
4. Dv > 85 km/h, p < 2 bar, t > 40ºC, h > 50%.
5. Ev < 85 km/h, p < 2 bar, t > 40ºC, h < 50%.
