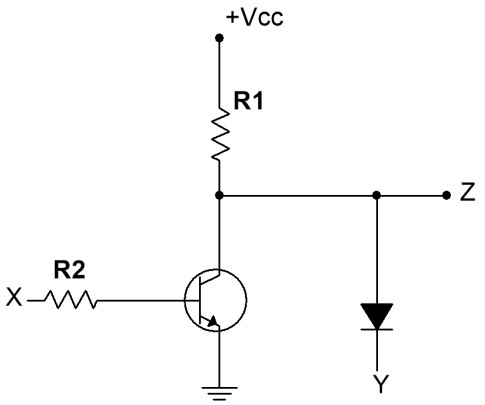

O diodo e o transistor da Figura 2 são ideais. X e Y são sinais digitais com 0 V como lógica 0 e +VCC como lógica 1. A expressão booleana para Z é dada por:
Figura 2 - Circuito com diodo e transistor
Figura 2 - Circuito com diodo e transistor- AXY
- B
Y - CX
- D
- E
