Questão de Eletrônica — Eletrônica Analógica — IF-MG 2024
EletrônicaEletrônica Analógica
- Código
- qg240318
- Banca
- IF-MG
- Órgão
- IF-MG
- Ano
- 2024
- Nível
- Superior
- Cargo
- Professor EBTT – Eletrônica - Formiga
Os conversores A/D digitalizam sinais contínuos, enquanto os conversores D/A recriam sinais analógicos de entradas digitais. No conversor D/A da Figura 1, a constante +V no circuito da foi substituída por uma tensão de onda senoidal de baixa frequência de amplitude 5 V, sendo o conversor D/A de 8 bits.

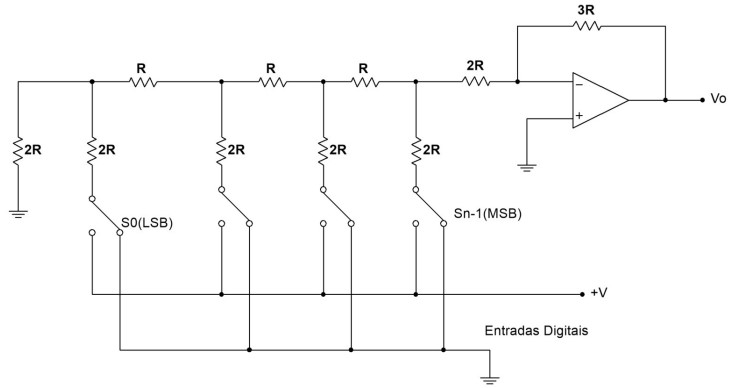

Figura 1 - Conversor D/A R-2R para entrada digital de n bitsQual será a saída de tensão Vo se a entrada digital for fixada em 00001000?
Figura 1 - Conversor D/A R-2R para entrada digital de n bitsQual será a saída de tensão Vo se a entrada digital for fixada em 00001000?- A0,976V.
- B0,781V.
- C0,156V.
- D0,312V.
- E2,5V.
