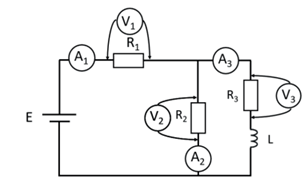

Considere o circuito mostrado na figura a seguir.
Considerando R₁= R₂ = R₃ e que os elementos são ideais (não possuem perdas), após estabelecido o regime permanente, pode-se afirmar que:
Considerando R₁= R₂ = R₃ e que os elementos são ideais (não possuem perdas), após estabelecido o regime permanente, pode-se afirmar que:- AO voltímetro V₂ indica um valor de tensão que é distinto do valor da tensão indicado em V₃.
- BAs correntes em A₁ e A₃ são idênticas, já que o indutor L se comporta como um curto circuito.
- CO indutor L impede a passagem da corrente em todos os ramos do circuito.
- DA diferença de potencial (ddp) sobre o resistor R₁ é o dobro da diferença de potencial (ddp) do resistor R₃.
- EO voltímetro V₂ indica um valor de corrente nulo, já que o indutor L se comporta como um curto-circuito.
