Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — IF-MT 2024
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- qg240531
- Banca
- IF-MT
- Órgão
- IF-MT
- Ano
- 2024
- Nível
- Superior
- Cargo
- Professor do Ensino Básico, Técnico e Tecnológico - Engenharia Elétrica

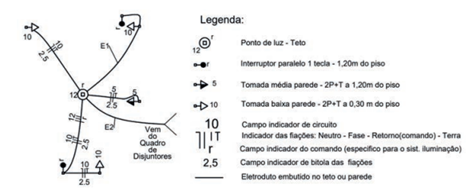

Considere a planta da figura a seguir como parte de um projeto elétrico residencial:
I - O ponto de luz no teto é acionado por interruptores paralelos do circuito 12.II - Os condutores que devem passar no eletroduto E1 necessários para completar as ligações existentes são, respectivamente, para o circuito 10: fase, neutro e terra; e para o circuito 12: retorno, retorno e retorno.III - O neutro do circuito 12 precisa obrigatoriamente passar pelo eletroduto E1 para que ponto de luz no teto funcione corretamente.IV - No eletroduto E2, deverão passar pelo menos três condutores fase.Está CORRETO apenas o que se afirma em:
I - O ponto de luz no teto é acionado por interruptores paralelos do circuito 12.II - Os condutores que devem passar no eletroduto E1 necessários para completar as ligações existentes são, respectivamente, para o circuito 10: fase, neutro e terra; e para o circuito 12: retorno, retorno e retorno.III - O neutro do circuito 12 precisa obrigatoriamente passar pelo eletroduto E1 para que ponto de luz no teto funcione corretamente.IV - No eletroduto E2, deverão passar pelo menos três condutores fase.Está CORRETO apenas o que se afirma em:- AI, II e III.
- BI, III e IV.
- CI, II e IV.
- DII, III e IV.
- EI, II, III e IV.
