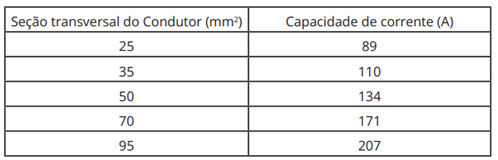

A tabela a seguir apresenta a capacidade de condução de corrente em função da seção transversal do condutor.
Uma carga de 36 kW e fator de potência 0,8 indutivo é atendida por um circuito trifásico, com tensão de 220 V entre fases.O menor valor de área de seção transversal admissível, utilizando a capacidade de corrente do condutor, desconsiderando as componentes harmônicas e não aplicando os fatores de correção, para condutores fase adequados a esse circuito, é o seguinte:
Uma carga de 36 kW e fator de potência 0,8 indutivo é atendida por um circuito trifásico, com tensão de 220 V entre fases.O menor valor de área de seção transversal admissível, utilizando a capacidade de corrente do condutor, desconsiderando as componentes harmônicas e não aplicando os fatores de correção, para condutores fase adequados a esse circuito, é o seguinte:- A50 mm².
- B35 mm².
- C95 mm².
- D70 mm².
- E25 mm².
