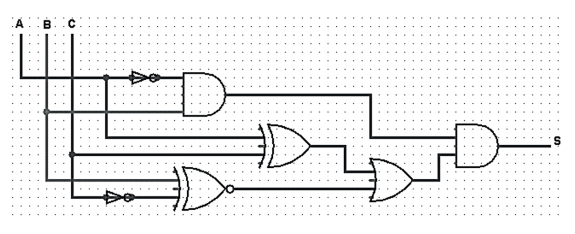

Analise o diagrama de circuitos lógicos a seguir:
Assinale a alternativa que representa a equação lógica CORRETA do circuito acima, conformeNogueira (2011): NOGUEIRA, J. S. Eletrônica Digital Básica. EDUFBA, 171p, 2011.
Assinale a alternativa que representa a equação lógica CORRETA do circuito acima, conformeNogueira (2011): NOGUEIRA, J. S. Eletrônica Digital Básica. EDUFBA, 171p, 2011.- AS=(A̅ .B) .((A⊕C)+(B⊙C̅ ))
- BS=(A̅ +B)+((A⊕C).(B⊙C̅ ))
- C
- D
- E
