Questão de Engenharia Eletrônica — Sistemas Embarcados — IF-MT 2024
Engenharia EletrônicaSistemas Embarcados
- Código
- qg240549
- Banca
- IF-MT
- Órgão
- IF-MT
- Ano
- 2024
- Nível
- Superior
- Cargo
- Professor do Ensino Básico, Técnico e Tecnológico - Engenharia da Computação

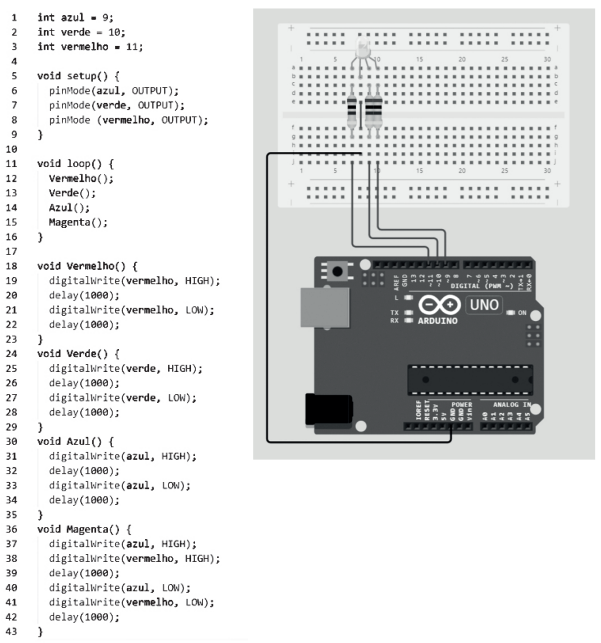

Considere o código fonte e o diagrama apresentados, com base em Viana (2020). Assuma que os seguintes componentes foram empregados na montagem do circuito: um Arduino Uno R3, um protoboard, três resistores 1 kΩ, um led RGB anodo comum, e os fios para ligação dos jumpers.
Considere que o código fonte foi compilado, enviado e executado no Arduino. Pode-se afirmar que:
Considere que o código fonte foi compilado, enviado e executado no Arduino. Pode-se afirmar que:- AO led RGB não será aceso.
- BO led RGB alternará entre as cores vermelho, verde, azul e magenta.
- CO led RGB alternará entre as cores azul, verde e vermelho.
- DO led RGB alternará entre as cores vermelho, verde, azul e branco.
- EO led RGB ficará aceso na cor branca.
