Questão de Arquitetura — Expressão e representação — IF-MT 2024
ArquiteturaExpressão e representação
- Código
- qg240790
- Banca
- IF-MT
- Órgão
- IF-MT
- Ano
- 2024
- Nível
- Superior
- Cargo
- Professor do Ensino Básico, técnico e Tecnológico - Arquitetura e Urbanismo

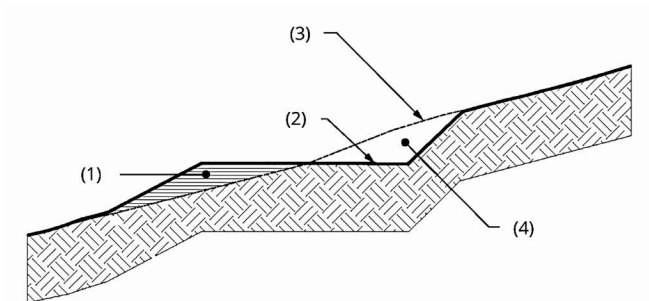

A NBR 6492/2021 “Documentação técnica para projetos arquitetônicos e urbanísticos — Requisitos” apresenta em seu Anexo A orientações para representação gráfica aplicada a projetos arquitetônicos e urbanísticos. Dentre os direcionamentos, a norma estabelece que “as linhas de representação, conforme a sua espessura e continuidade, especificam significados que têm como objetivo representar e distinguir os elementos projetados”. Sobre essa temática, assinale a alternativa que denomina CORRETA E RESPECTIVAMENTE os elementos identificados pelos números 1, 2, 3 e 4, destacados na seção esquemática de um terreno.
- A1- Declive, 2 - Aterro, 3 - Perfil de Projeto, 4 - Corte.
- B1- Corte, 2 - Perfil Natural do Terreno, 3 - Perfil de Projeto, 4 - Aterro
- C1- Talude, 2 - Corte, 3 - Perfil Natural do Terreno, 4 - Aterro.
- D1 - Aterro, 2 - Perfil de Projeto, 3 - Perfil Natural do Terreno, 4 - Corte.
- E1- Aterro, 2 - Talude, 3 - Corte, 4 - Perfil Natural do Terreno.
