Questão de Engenharia Mecânica — Mecânica dos Fluidos — IF-MT 2024

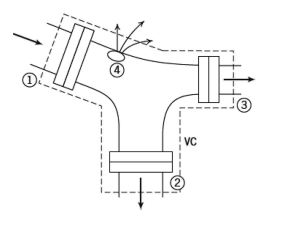

Considere o escoamento permanente de água (ρ = 1000 kg/m³) em uma junção de tubos conforme mostrado na figura a seguir. As áreas das seções são transversais são: A1 = 0,3 m³, A2 = 0,2 m³ e A3 = 0,15 m³. Há ainda um vazamento, para fora da tubulação, em (4) com uma vazão volumétrica estimada em 0,15 m³/s. As velocidades médias nas seções (1) e (3) são V1 = 6 m/s e V3 = 10 m/s, respectivamente. Determine a velocidade do escoamento que sai na seção (2).(Adaptado de Fox, R.W., McDonald, A.T. e Pritchard, P.J., Introdução à Mecânica dos Fluidos, 8ª ed., LTC, 2014)

1. A0,750 m/s
2. B)0,150 m/s
3. C1,725 m/s
4. D0,456 m/s
5. E1,50 m/s
