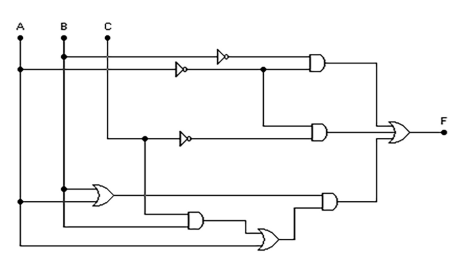

Considere o diagrama de circuito lógico disponibilizado em Nogueira (2011, p.40) e apresentado a seguir.
(NOGUEIRA, Jurandy Santos. Eletrônica digital básica. Salvador: EDUFBA, 2011. Disponível em https:// repositorio.ufba.br/bitstream/ri/13988/1/_Eletronica.pdf. Acesso em: 18 jul. 2024.)É possível afirmar que:
(NOGUEIRA, Jurandy Santos. Eletrônica digital básica. Salvador: EDUFBA, 2011. Disponível em https:// repositorio.ufba.br/bitstream/ri/13988/1/_Eletronica.pdf. Acesso em: 18 jul. 2024.)É possível afirmar que:- AA equação lógica associada ao circuito é F = (A+B) . (A+C) + A’B’
- BA equação lógica associada ao circuito é F = (A+B’) + (A+C’) + (AC)
- CA simplificação da equação lógica do circuito com a aplicação do Mapa de Karnaugh produzirá F = ABC.
- DA simplificação da equação lógica do circuito com a aplicação do Mapa de Karnaugh produzirá F = ABC + A’B’C’.
- EA função resultante equivale ao nível lógico 1.
