Questão de Programação — Programação embarcada — IF-MT 2024
ProgramaçãoProgramação embarcada
- Código
- qg240837
- Banca
- IF-MT
- Órgão
- IF-MT
- Ano
- 2024
- Nível
- Superior
- Cargo
- Professor do Ensino Básico, técnico e Tecnológico - Engenharia da Computação

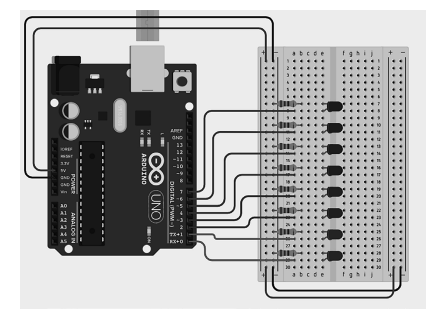

Considere o circuito abaixo baseado em Thinkercad (2024), composto por uma placa Arduino Uno R3, resistores de 220Ω, leds, placa de ensaio e demais componentes que garantem o seu perfeito funcionamento.

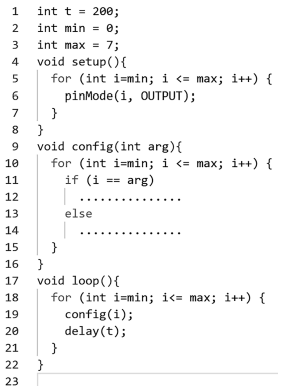

O comportamento esperado do circuito, quando estiver em funcionamento, é o acendimento e desligamento dos leds, alternadamente de baixo (led na posição 28e e 29e na placa de ensaio) para cima (led na posição 7e e 8e na placa de ensaio). Avalie o código fonte e indique quais comandos devem ser preenchidos nas linhas 12 e 14 respectivamente.
(PROGRAM AN LED LIGHT SHOW. (2024). Tinkercad. Disponível em: https://www.tinkercad. com/lessonplans/program-an-led-light-show. Acesso em: 18 abr. 2024.)
O comportamento esperado do circuito, quando estiver em funcionamento, é o acendimento e desligamento dos leds, alternadamente de baixo (led na posição 28e e 29e na placa de ensaio) para cima (led na posição 7e e 8e na placa de ensaio). Avalie o código fonte e indique quais comandos devem ser preenchidos nas linhas 12 e 14 respectivamente.(PROGRAM AN LED LIGHT SHOW. (2024). Tinkercad. Disponível em: https://www.tinkercad. com/lessonplans/program-an-led-light-show. Acesso em: 18 abr. 2024.)- AdigitalWrite(i, LOW); digitalWrite(i, HIGH)
- BdigitalWrite(i, HIGH); digitalWrite(i, LOW)
- CpinMode(i, OUTPUT); pinMode(i, INPUT)
- DpinMode(i, HIGH); pinMode(i, LOW)
- EdigitalWrite(i, HIGH); pinMode(i, OUTPUT)
