Questão de Arquitetura de Computadores — Hardware — IF-MT 2024
Arquitetura de ComputadoresHardware
- Código
- qg240838
- Banca
- IF-MT
- Órgão
- IF-MT
- Ano
- 2024
- Nível
- Superior
- Cargo
- Professor do Ensino Básico, técnico e Tecnológico - Engenharia da Computação

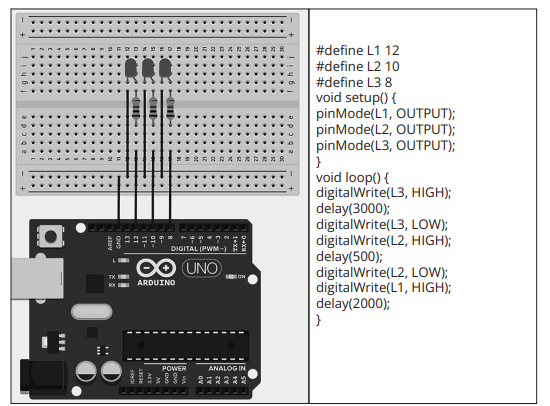

Considere o circuito apresentado na figura abaixo e seu respectivo código fonte implementados no Thinkercad (2024). A placa Arduino Uno R3 possui as seguintes ligações com a placa de ensaio: GND com o barramento comum “-“; 12 com 13a; porta10 com 15a; 8 com 17a. O circuito contém: três resistores de 1KΩ, um led (L1) ligado nas posições 12g e 13g na placa de ensaio, um led (L2) ligado nas posições 14g e 15g, um led (L3) ligado nas posições 16g e 17g da placa de ensaio.
(Tinkercad. (2024). Tinkercad. Disponível em: https://www.tinkercad.com/. Acesso em: 18 abr. 2024.)Após o carregamento, compilação e execução do código fonte, é possível afirmar que:
(Tinkercad. (2024). Tinkercad. Disponível em: https://www.tinkercad.com/. Acesso em: 18 abr. 2024.)Após o carregamento, compilação e execução do código fonte, é possível afirmar que:- ANenhum led será aceso.
- BOs três leds serão acesos e todos permanecerão ligados.
- CO led L1 será aceso e em seguida desligado. O led L2 será aceso e em seguida desligado. O led L3 será aceso e em seguida desligado.
- DO led L3 será aceso e em seguida desligado. O led L2 será aceso e em seguida desligado. O led L1 será aceso e assim permanecerá. Os leds L3 e L2 serão acesos e desligados alternadamente.
- EOs três leds ficarão piscando alternadamente.
