Questão de Engenharia Civil — Estruturas — IF-SP 2024

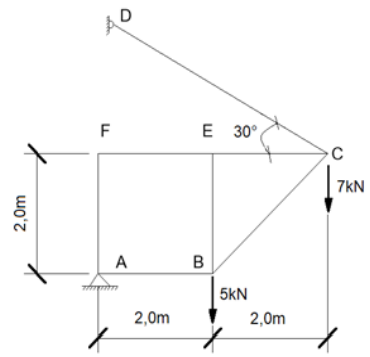

Uma treliça foi construída para suportar as cargas de 5kN e 7kN, conforme apresentado na figura abaixo. Esta treliça está fixada no ponto A por um vínculo que não permite deslocamento e por um cabo que está conectado do ponto C até o D. Sabendo-se que diâmetro do cabo é igual a 10,0 mm e adotando cos 30° = 0,9, sen 30° = 0,5 e π = 3,0, assinale a alternativa que apresente o valor da tensão no cabo CD.Fonte: IFSP, 2024.

1. AA tensão no cabo é igual a 133,3 MPa
2. BA tensão no cabo é igual a 110,1 MPa
3. CA tensão no cabo é igual a 119,3 MPa
4. DA tensão no cabo é igual a 253,3 MPa
