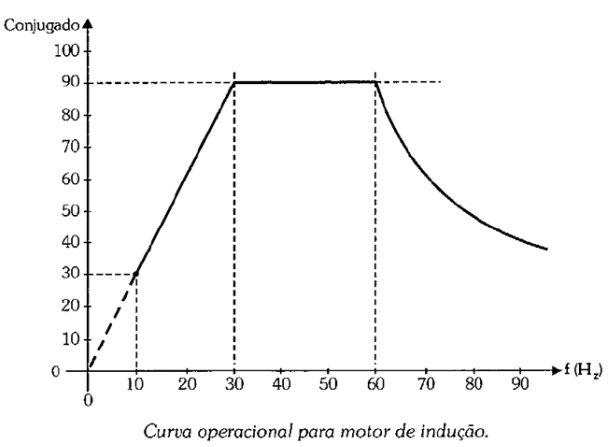

O funcionamento de inversor de frequência consiste na variação da frequência que alimenta o motor de indução trifásico, por meio de um circuito de controle e dispositivos de estado sólido, inicialmente tiristores e, nos dias atuais, IGBT’s. Porém, operar um motor com frequências abaixo ou acima da sua frequência nominal pode trazer dificuldades à operação. A figura a seguir mostra uma curva operacional típica que os fabricantes divulgam para evitar danos ao motor, em que um fator é aplicado ao conjugado nominal para determinar sua capacidade de trabalho.
Fonte: FRANCHI, C. M. Acionamentos Elétricos.São Paulo: Érica, 4ª edição, 2014.Assim, sobre operações com inversores de frequência, assinale a alternativa correta.
Fonte: FRANCHI, C. M. Acionamentos Elétricos.São Paulo: Érica, 4ª edição, 2014.Assim, sobre operações com inversores de frequência, assinale a alternativa correta.- ADeve-se evitar operar em regimes abaixo de 50% da frequência nominal, pois ocorrem danos no enrolamento da armadura em função do excesso de temperatura em todos os tipos de motores de indução.
- BNos casos de operação abaixo de 60Hz ocorre perda de rendimento e redução do torque no motor.
- CEm frequências superiores à nominal, o conjugado eletromagnético da máquina enfraquece, em contrapartida, o torque aumenta.
- DO motor é capaz de operar com torque constante em velocidades inferiores à nominal, pois o inversor varia a tensão no estator proporcionalmente com a frequência, a fim de manter o fluxo de magnetização constante.
