No estudo de sistemas de controle, nem sempre temos acesso fácil à função de transferência para estudar a sua estabilidade. Uma técnica que pode ser utilizada neste caso é o levantamento experimental do seu diagrama de bode.

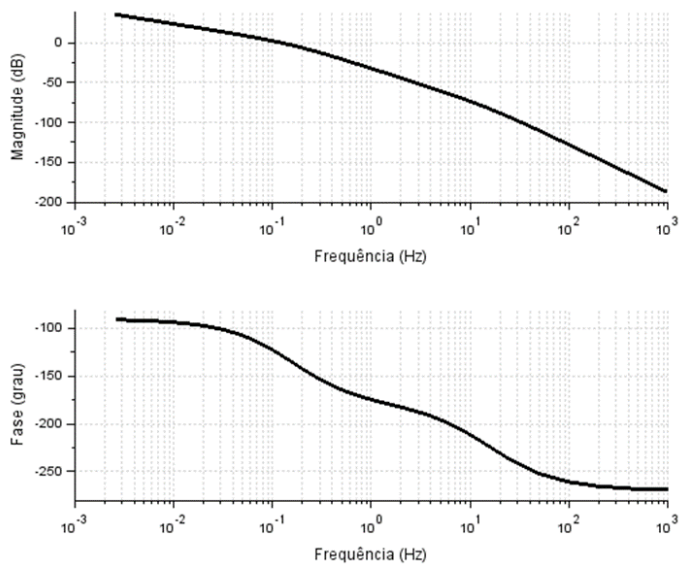

Fonte: IFSP, 2024Considerando o diagrama de bode apresentado, determine a margem de ganho, margem de fase e a estabilidade deste sistema linear.
Fonte: IFSP, 2024Considerando o diagrama de bode apresentado, determine a margem de ganho, margem de fase e a estabilidade deste sistema linear.- AMargem de Ganho = 40 dB; Margem de fase = 50º; Estável.
- BMargem de Ganho = 40 dB; Margem de fase = - 50º; Instável.
- CMargem de Ganho = - 40 dB; Margem de fase = 50º; Estável.
- DMargem de Ganho = - 40 dB; Margem de fase = 50º; Instável.
