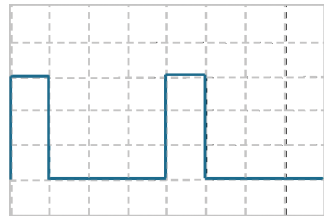

Durante o desenvolvimento de um sistema de controle de velocidade para motores, um engenheiro está utilizando um microcontrolador de 8 bits para gerar um sinal PWM (Pulse Width Modulation). Para verificar a precisão do sinal gerado, ele utiliza um osciloscópio para analisar o sinal PWM. A largura do pulso do sinal PWM é definida por um código de 8 bits e exibida conforme o gráfico abaixo:
Fonte: IFSP, 2024Sabendo que a base de tempo do osciloscópio está calibrada em 1 ms/DIV, a frequência do sinal PWM e o valor do código, em decimal, correspondente à largura do pulso valem, respectivamente:
Fonte: IFSP, 2024Sabendo que a base de tempo do osciloscópio está calibrada em 1 ms/DIV, a frequência do sinal PWM e o valor do código, em decimal, correspondente à largura do pulso valem, respectivamente:- A250 Hz e 64
- B250 Hz e 128
- C500 Hz e 64
- D500 Hz e 128
