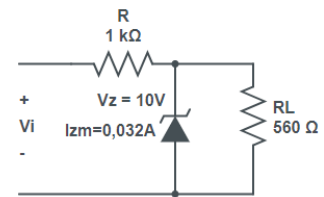

Uma das aplicações mais comumente utilizadas com o diodo Zener reside na regulação de tensão de saída de fontes de alimentação. Por meio da sua utilização em conjunto com um resistor, pode-se conseguir uma tensão praticamente constante à carga, independente das flutuações da tensão de entrada.Considere o circuito com o diodo Zener e os dados mostrados na imagem a seguir para determinar a faixa de valores da tensão de entrada Vi que manterão o diodo Zener no estado ligado.
Fonte: IFSP, 2024
Fonte: IFSP, 2024- AVimin = 10V e Vimax= 27,86V
- BVimin = 27,86V e Vimax= 59,86V
- CVimin = 10V e Vimax= 42V
- DVimin = 27,86V e Vimax= 45,72V
