Questão de Eletroeletrônica — Transistor — IF-SP 2024

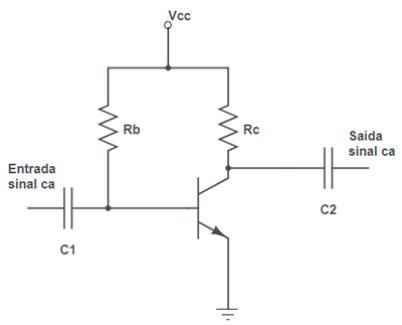

O transistor é um dos componentes eletrônicos mais importantes e comumente utilizados em televisores, rádios, chips de computadores, circuitos integrados e dispositivos móveis. As funções principais de um transistor são: amplificação de um sinal de corrente e tensão elétrica, gerando sinais de saída bem maiores em relação àqueles de entrada, e chaveamento, controlando o fluxo de corrente, atuando no circuito como uma chave liga/desliga. Seja o circuito de polarização fixa com o transistor abaixo.Dado que VCC = 16 V, RB = 765 kΩ, RC = 2,2 kΩ, C₁ = C₂ = 10 μF e β = 200, determine o valor de VCB.Fonte: IFSP, 2024.

1. AVCB = 7,2V
2. BVCB = 6,5V
3. CVCB = - 7,2V
4. DVCB = - 6,5V
