Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — IF-SP 2024

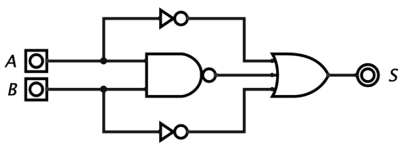

Durante uma sessão de laboratório, os estudantes de eletrônica estão explorando diferentes configurações de portas lógicas a fim de entender como as suas combinações podem ser usadas para implementar funções lógicas diferentes.Um estudante montou o circuito da figura abaixo, composto exclusivamente por portas NOT, NAND e OR, e percebeu que o circuito era equivalente a uma porta lógica conhecida. Observe que as entradas são marcadas como A e B, e a saída como S.Fonte: IFSP, 2024Qual é a porta lógica resultante do circuito?

1. APorta lógica OR
2. BPorta lógica NOR
3. CPorta lógica AND
4. DPorta lógica NAND
