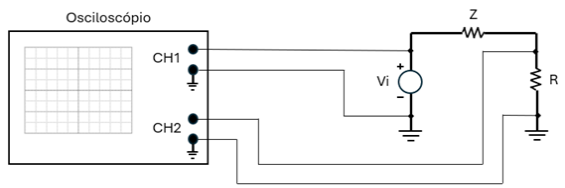

Considere o seguinte circuito elétrico composto por uma fonte Vi, uma impedância Z e uma resistência R:

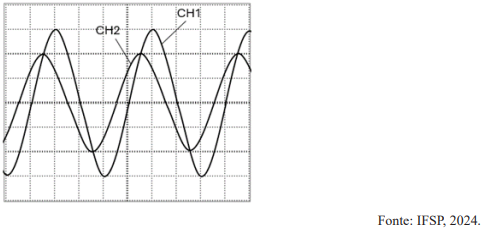

Fonte: IFSP, 2024.Para esse circuito, a seguinte medida foi feita pelo osciloscópio:
Analisando a medida feita, assinale a afirmativa verdadeira:
Fonte: IFSP, 2024.Para esse circuito, a seguinte medida foi feita pelo osciloscópio:Analisando a medida feita, assinale a afirmativa verdadeira:- AA tensão e a corrente na impedância Z estão na mesma fase.
- BA tensão e a corrente no resistor não estão na mesma fase.
- CA impedância Z tem característica indutiva.
- DA impedância Z tem característica capacitiva.
