Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IF-SP 2024
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg241389
- Banca
- IF-SP
- Órgão
- IF-SP
- Ano
- 2024
- Nível
- Superior
- Cargo
- Professor EBTT - Eletrônica

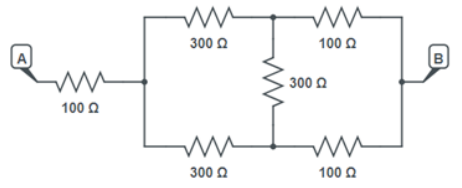

A associação de resistências para análises de circuitos elétricos é algo muito importante na aprendizagem inicial dos estudantes, sejam eles de cursos técnicos de nível médio ou de cursos superiores. A imagem a seguir mostra um circuito em que as associações básicas série e paralelo não são possíveis de ser diretamente aplicadas para resolução.
Fonte: IFSP, 2024Com base nos valores das resistências mostradas acima, podemos afirmar que a resistência equivalente entre os pontos A e B são:
Fonte: IFSP, 2024Com base nos valores das resistências mostradas acima, podemos afirmar que a resistência equivalente entre os pontos A e B são:- A200 Ω
- B450 Ω
- C300 Ω
- D1500 Ω
