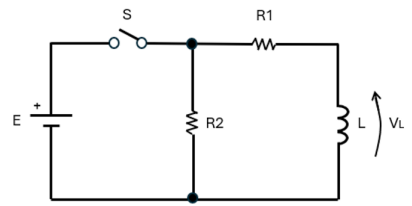

O circuito elétrico a seguir será utilizado para o estudo da dinâmica de carga e de descarga de um indutor:
Fonte: IFSP, 2024Considere que o indutor esteja inicialmente descarregado. As equações gerais de carga e de descarga do indutor são:
A chave S foi fechada, iniciando um ciclo T1 de carga completa do indutor. Para este estudo, será considerado:T1 = 5.
Após o ciclo T1 de carga completa a chave S foi aberta, iniciando um ciclo T2 de descarga completa do indutor. Para este estudo, será considerado:T2 = 5.Assinale a alternativa que representa graficamente os ciclos de carga e de descarga do indutor esperados para esse estudo:

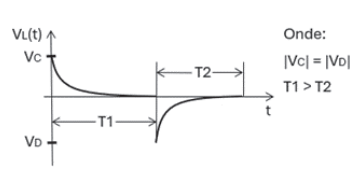

Fonte: IFSP, 2024Considere que o indutor esteja inicialmente descarregado. As equações gerais de carga e de descarga do indutor são:A chave S foi fechada, iniciando um ciclo T1 de carga completa do indutor. Para este estudo, será considerado:T1 = 5.Após o ciclo T1 de carga completa a chave S foi aberta, iniciando um ciclo T2 de descarga completa do indutor. Para este estudo, será considerado:T2 = 5.Assinale a alternativa que representa graficamente os ciclos de carga e de descarga do indutor esperados para esse estudo:- A

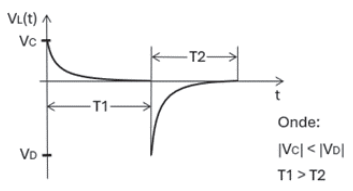

- B

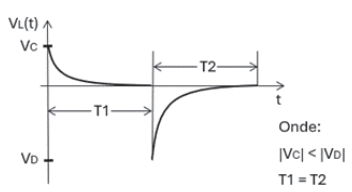

- C

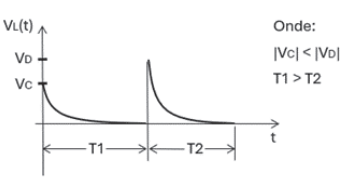

- D
