Questão de Engenharia Eletrônica — Sistemas de Controle — IF-SP 2024
Engenharia EletrônicaSistemas de Controle
- Código
- qg241400
- Banca
- IF-SP
- Órgão
- IF-SP
- Ano
- 2024
- Nível
- Superior
- Cargo
- Professor EBTT - Eletrônica

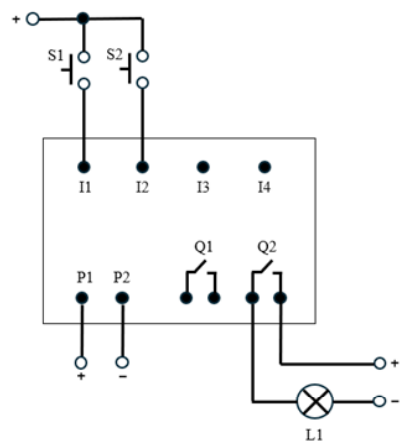

Considere o seguinte esquema elétrico de um CLP, elaborado para implementar uma lógica de selo no seu contato de saída Q2 para ligar/desligar uma lâmpada L1 por meio do acionamento das chaves S1 e S2:
Fonte: IFSP, 2024Qual alternativa a seguir ilustra um programa, em Linguagem de Programação Ladder, para implementar a lógica acima descrita?

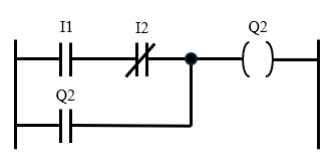

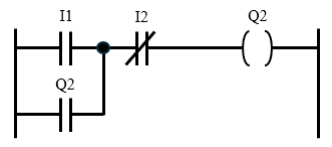

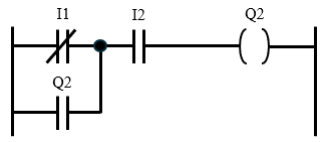

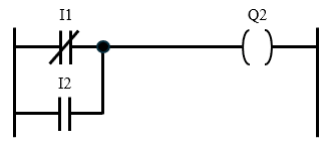

Fonte: IFSP, 2024Qual alternativa a seguir ilustra um programa, em Linguagem de Programação Ladder, para implementar a lógica acima descrita?- A
- B
- C
- D
