Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — IF-SP 2024

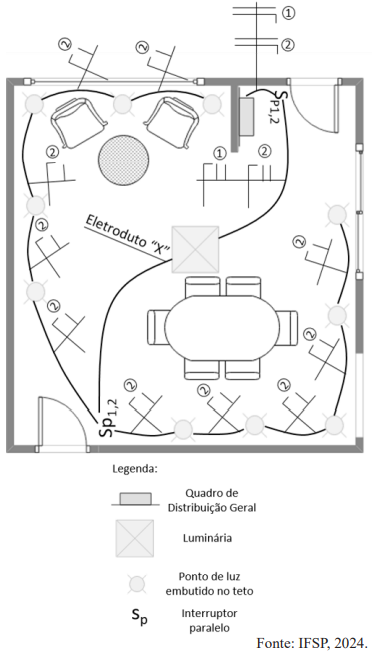

Interruptores paralelos cumprem a função de acionamento de sistemas de iluminação em ambientes grandes e/ou com mais de uma porta de acesso. A figura apresentada a seguir traz o recorte do diagrama elétrico de ligações de uma planta baixa de instalações elétricas em que estão detalhadas as ligações dos circuitos de iluminação de uma da sala com dois ambientes e duas portas de acesso. A sala terá à sua disposição dois circuitos de iluminação acionados, ambos por interruptores em paralelo SP₁,₂. A legenda apresenta a designação dos equipamentos instalados nesta sala. Indique a alternativa que apresenta corretamente o conteúdo do Eletro-duto “X” designado na planta para pleno funcionamento dos dois circuitos de iluminação propostos.

1. A
2. B
3. C
4. D
