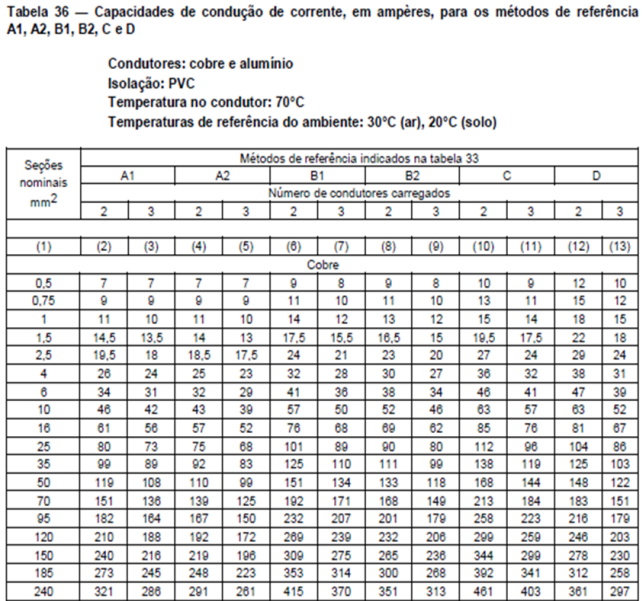

Instalações elétricas industriais normalmente atendem cargas de potência elevada e requerem orçamento elevado para compra de materiais elétricos como condutores e dispositivos de proteção. Um projetista precisa dimensionar os condutores de atendimento a uma carga trifásica cuja corrente de projeto calculada por condutor fase é de 255 A (considere os fatores de correção atendidos). O método de instalação será canaleta fechada embutida no piso e a opção do material utilizado para o condutor será cobre com isolação de PVC numa temperatura ambiente de 30 °C. A tabela de capacidade de condução de corrente é apresentada a seguir. Buscando economizar na compra dos insumos, o projetista quer ligar condutores em paralelo por fase, diminuindo a seção nominal do cabo a ser comprado. Com base no exposto e na situação apresentada, indique a alternativa que traz a correta ação do projetista e da aplicação da norma NBR 5410/2004.
Fonte: NBR 5410/2004 (adaptado).
Fonte: NBR 5410/2004 (adaptado).- AA ação do projetista está correta e é prevista em norma, desde que escolha, por fase, dois condutores de seção nominal de 35 mm² e que os condutores em paralelo tenham a mesma constituição, aproximadamente o mesmo comprimento e não apresentem derivações ao longo de seu percurso.
- BA ação do projetista está correta e é prevista em norma, desde que escolha, por fase, dois condutores de seção nominal de 50 mm² e que os condutores em paralelo tenham a mesma constituição, aproximadamente o mesmo comprimento e não apresentem derivações ao longo de seu percurso.
- CA ação do projetista não está correta e não é prevista em norma, devendo o projetista escolher, por fase, um condutor de seção nominal de 150 mm², garantindo a aplicabilidade dos critérios de capacidade de condução de corrente e coordenação de dispositivos de proteção.
- DA ação do projetista não está correta e não é prevista em norma, devendo o projetista escolher, por fase, um condutor de seção nominal de 120 mm² , garantindo a aplicabilidade dos critérios de capacidade de condução de corrente e coordenação de dispositivos de proteção.
