Questão de Engenharia Eletrônica — Sistemas de Controle — IF-SP 2024
Engenharia EletrônicaSistemas de Controle
- Código
- qg241410
- Banca
- IF-SP
- Órgão
- IF-SP
- Ano
- 2024
- Nível
- Superior
- Cargo
- Professor EBTT - Elétrica

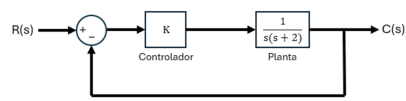

Um determinado processo industrial pode ser modelado através de um sistema linear em diagrama em blocos representado na figura. Em uma situação na qual o ganho do controlador seja ajustado em K = 1, indique a alternativa que apresenta corretamente os polos de malha fechada e a classificação do sistema quanto a sua estabilidade, respectivamente.
Fonte: IFSP, 2024.
Fonte: IFSP, 2024.- Apolo1 = −1 e polo2 = −1; sistema oscilatório.
- Bpolo1 = −1 e polo2 = −1; sistema criticamente amortecido.
- Cpolo1 = 0 e polo2 = −2; sistema sub-amortecido.
- Dpolo1 = 0 e polo2 = −2; sistema superamortecido.
