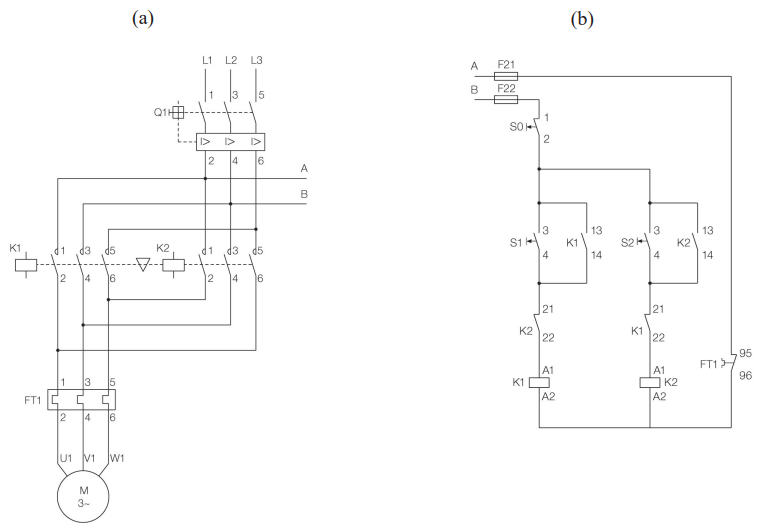

Diagramas de comandos elétricos permitem concentrar graficamente tanto a lógica (ou comando) de um processo de acionamento quanto as ligações de potência (ou força) necessárias para este acionamento. A figura apresentada, extraída de um manual de partidas de motores, mostra dois quadros, sendo: (a) força e (b) comando. Indique a alternativa que apresenta corretamente a aplicação e o funcionamento dos diagramas apresentados.Figura: Diagrama de Comandos Elétricos de um acionamento: (a) força e (b) comando.
Fonte: Adaptado do Manual WEG – Guia e seleção de partidas. Disponível em https://static.weg.net/medias/downloadcenter/ haa/h53/WEG-guia-de-selecao-de-partidas-50037327-manual-portugues-br-dc.pdf. Acesso em: 09 set. 2024, p. 12.
Fonte: Adaptado do Manual WEG – Guia e seleção de partidas. Disponível em https://static.weg.net/medias/downloadcenter/ haa/h53/WEG-guia-de-selecao-de-partidas-50037327-manual-portugues-br-dc.pdf. Acesso em: 09 set. 2024, p. 12.- ATrata-se de um esquema de ligação do tipo acionamento estrela-triângulo. O botão S1 faz a ligação em estrela, e o botão S2 altera para a ligação em triângulo. Os respectivos contatores estão intertravados no circuito de potência. O botão S0 faz o desligamento do motor.
- BTrata-se de um esquema de ligação do tipo partida direta com reversão de giro. O botão K1 faz a ligação direta, e o botão K2 faz a ligação para a reversão de giro. Os respectivos contatores estão intertravados no circuito de potência. O botão Q1 faz o desligamento do motor.
- CTrata-se de um esquema de ligação do tipo acionamento estrela-triângulo. O botão K1 faz a ligação em estrela, e o botão K2 altera para a ligação em triângulo. Os respectivos contatores estão intertravados no circuito de potência. O botão S0 faz o desligamento do motor.
- DTrata-se de um esquema de ligação do tipo partida direta com reversão de giro. O botão S1 faz a ligação direta, e o botão S2 faz a ligação para a reversão de giro. Os respectivos contatores estão intertravados no circuito de potência. O botão Q1 faz o desligamento do motor
