Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IF-SP 2024

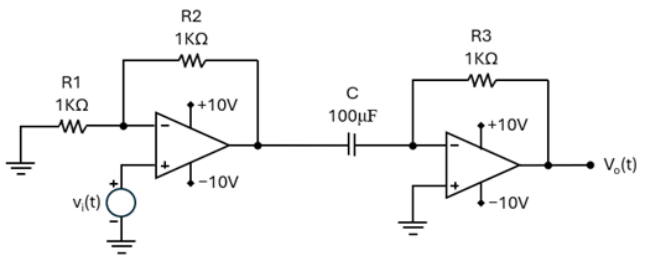

Ao investigar o funcionamento de circuitos com amplificadores operacionais, um estudante simulou a conexão em cascata de dois sistemas ligeiramente parecidos e conectados por um capacitor de 100 µF, como apresentado na figura. Considerando os componentes como ideais, o capacitor descarregado e o sinal vi (t) = 2.sen(10t) V de baixa frequência aplicado na entrada não inversora do primeiro amplificador operacional. Indique a alternativa que apresenta corretamente o sinal de tensão que o estudante deve verificar se coletado na saída V₀ (t) do segundo amplificador operacional.Fonte: IFSP, 2024.

1. Av₀ (t) = -4cos(10t) V
2. Bv₀ (t) = -0,4cos(10t) V
3. Cv₀ (t) = 2cos(10t) V
4. Dv₀ (t) = -2cos(10t) V
