Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IF-SP 2024

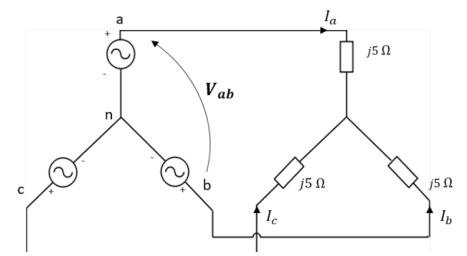

Conexões Y-Y em sistemas trifásicos apresentam-se como uma das mais utilizadas, econômicas e seguras devido à possibilidade de aterrar o neutro, por exemplo, em altas tensões. A figura apresenta um sistema simplificado de ligações de um circuito trifásico equilibrado de uma pequena oficina com uma carga equilibrada de impedância j5 Ω em cada fase, no qual se admite a corrente no fio neutro nula e, consequentemente, sua omissão no circuito representado. Sabendo que o sistema está totalmente equilibrado em sequência de fases positiva e conhecendo a tensão de linha da fonte e sua defasagem como Vab= √3.100 ∠ 30° Vrms, indique a alternativa que apresenta corretamente as correntes de fase na carga Ia , Ib e Ic , respectivamente.Fonte: IFSP, 2024.

1. AIa = 20∠ - 90° A rms; Ib = 20∠ + 150° A rms e Ic =20∠ + 30° A rms
2. BIa = 20∠ - 90° A rms; Ib = 20∠ + 30° A rms e Ic =20∠ + 150° A rms
3. CIa = √3.20∠ - 60° A rms; Ib = √3.20∠ - 180° A rms e Ic = √3.20∠ + 120° A rms
4. DIa = √3.20∠ - 60° A rms; Ib = √3.20∠ + 60° A rms e Ic = √3.20∠ + 180° A rms
