Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IF-SP 2024

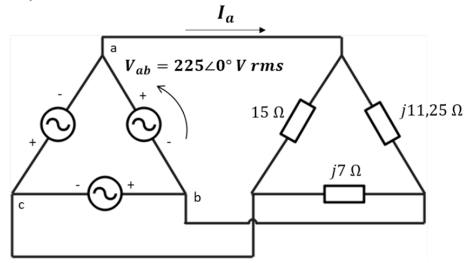

Circuitos elétricos trifásicos podem alimentar cargas equilibradas ou desequilibradas dependendo da aplicação a que se destinam ou do tipo de instalação elétrica envolvida. Aplicações com cargas desequilibradas devem ser tratadas com cuidado tanto na sua abordagem, como em suas ligações. Como apresentado na figura, para realizar as conexões entre fonte e carga de um sistema elétrico trifásico composto por fontes de tensão equilibradas e ligadas em Δ, e uma carga trifásica desequilibrada também ligada em Δ, foi necessário estimar previamente as correntes circulantes no sistema. Considerando a sequência de fases positiva em Vab, Vbc e Vca, sendo conhecido valor eficaz de Vab e as impedâncias da carga, indique a alternativa correta que apresenta o módulo do valor da corrente de linha Ia rms aproximado.Considere sen 60°=0,86.Fonte: IFSP, 2024.

1. AIa = 10,26 A rms
2. BIa = 12,90 A rms
3. CIa = 33,74 A rms
4. DIa = 35 A rms
