Questão de Engenharia Civil — Estruturas — IF-TO 2024
Engenharia CivilEstruturas
- Código
- qg241787
- Banca
- IF-TO
- Órgão
- IF-TO
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro Civil

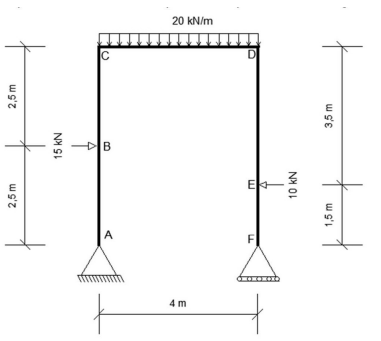

Um pórtico isostático é um tipo de estrutura composta por vigas e colunas conectadas formando um quadro, onde o número de apoios e barras (elementos estruturais) é exatamente suficiente para garantir o equilíbrio da estrutura. Observe a esquematização de um pórtico isostático, biapoiado, reproduzido a seguir:
Sobre os diagramas de esforços internos presentes na estrutura:I) O trecho BC está submetido a um esforço cortante de 15 kN.II) O trecho CD está submetido a um esforço normal de 10 kN de tração.III) O trecho CD apresenta um momento fletor máximo de 12.5 KN.m.Sabendo que o apoio no ponto A é do segundo gênero e que o apoio no ponto F é do primeiro gênero, pode-se afirmar que:
Sobre os diagramas de esforços internos presentes na estrutura:I) O trecho BC está submetido a um esforço cortante de 15 kN.II) O trecho CD está submetido a um esforço normal de 10 kN de tração.III) O trecho CD apresenta um momento fletor máximo de 12.5 KN.m.Sabendo que o apoio no ponto A é do segundo gênero e que o apoio no ponto F é do primeiro gênero, pode-se afirmar que:- ATodos os itens são falsos.
- BApenas o item I é verdadeiro.
- CApenas os itens I e II são verdadeiros.
- DApenas os itens I e III são verdadeiros.
- EApenas o item III é verdadeiro.
