Questão de Engenharia Civil — Estruturas — IF-TO 2024

Engenharia CivilEstruturas
Código
qg241788
Banca
IF-TO
Órgão
IF-TO
Ano
2024
Nível
Superior
Cargo
Engenheiro Civil

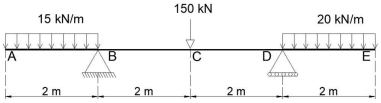

Estruturas isostáticas são aquelas que possuem um número suficiente de vínculos para garantir o seu equilíbrio. Considere a viga isostática, biapoiada, com dois balanços, mostrada na figura abaixo.Imagem associada para resolução da questãoPode-se afirmar em relação à estrutura apresentada que:
  1. AA reação vertical do apoio esquerdo (ponto B) é 110,0 kN e a reação vertical do apoio direito (ponto D) é 110,0 kN.
  2. BA reação vertical do apoio esquerdo (ponto B) é 102,5 kN e a reação vertical do apoio direito (ponto D) é 117,5 kN.
  3. CA reação vertical do apoio esquerdo (ponto B) é 99,5 kN e a reação vertical do apoio direito (ponto D) é 120,5 kN.
  4. DO apoio esquerdo (ponto B) apresenta reação vertical de 110 kN e reação horizontal nula.
  5. EO apoio esquerdo (ponto B) apresenta reação vertical de 99,5 kN e reação horizontal nula.
Revelar gabarito e comentário

GabaritoB — A reação vertical do apoio esquerdo (ponto B) é 102,5 kN e a reação vertical do apoio direito (ponto D) é 117,5 kN.

Link permanente: /questoes/qg241788
