Questão de Engenharia Civil — Instalações em Engenharia Civil — IF-TO 2024

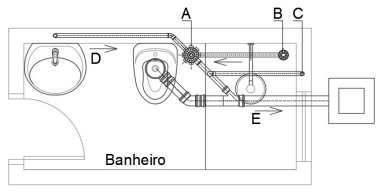

Observe na Figura abaixo o desenho esquemático representativo da instalação de esgoto sanitário de um banheiro residencial que foi realizado com base na Norma ABNT NBR 8160:1999 (Sistemas prediais de esgoto sanitário – Projeto e execução). Alguns componentes e trechos estão identificados pelas letras A, B, C, D e E. Associe os termos com suas respectivas definições:Termos:A - Caixa sifonada.B - Ralo seco.C - Coluna de ventilação.D - Instalação secundária de esgoto.E - Instalação primária de esgoto.Definições:( ) Conjunto de tubulações e dispositivos onde têm acesso gases provenientes do coletor público ou dos dispositivos de tratamento.( ) Conjunto de tubulações e dispositivos onde não têm acesso os gases provenientes do coletor público ou dos dispositivos de tratamento.( ) Recipiente sem proteção hídrica, dotado de grelha na parte superior, destinado a receber águas de lavagem de piso ou de chuveiro.( ) Recipiente provido de desconector, destinado a receber efluentes da instalação secundária de esgoto.( ) Tubo vertical que se prolonga através de um ou mais andares e cuja extremidade superior é aberta à atmosfera.Assinale a alternativa CORRETA que corresponde às definições, respectivamente.

1. AA, D, B, C, E
2. BB, A, C, E, D
3. CE, C, A, B, D
4. DE, D, B, A, C
5. ED, E, A, B, C
