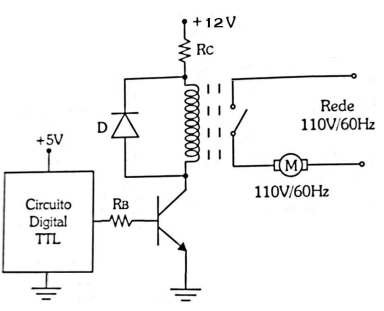

Um circuito Digital (TTL) foi projetado para acionar um motor de 110V/60 Hz sob determinadas condições. O valor da resistência RC em ohms e sua potência em Watts, são aproximada e respectivamente:Dados do Transistor: VBE,saturação = 0,7 V; VCE,saturação ≈ 0; β,saturação = 10; IC,máximo = 300 mA; VCE,máximo = 100 V; RRelé = 100 ohms; IRelé = 60 mA.
- A250 ohms e 0,12 W
- B250 ohms e 0,144 W
- C250 ohms e 0,3 W
- D300 ohms e 0,144 W
- E150 ohms e 0,144 W
