Questão de Engenharia Elétrica — Partida de Motores — INSTITUTO AOCP 2024
Engenharia ElétricaPartida de Motores
- Código
- qg262181
- Banca
- INSTITUTO AOCP
- Órgão
- SANEPAR
- Ano
- 2024
- Nível
- Superior
- Cargo
- Profissional - Engenheiro Eletricista

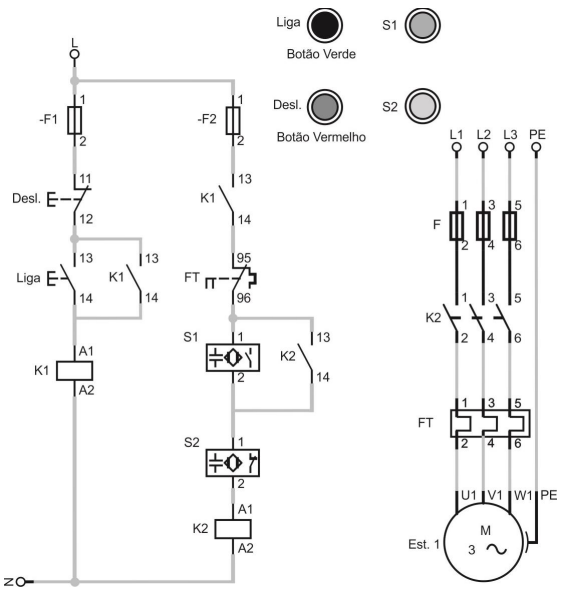

Considere o quadro de comando e força de um sistema de acionamento de motores elétricos de uma esteira industrial apresentado a seguir, sabendo que S1 e S2 são sensores capacitivos.
Analise o esquema elétrico e assinale a alternativa que descreva melhor o seu funcionamento.
Analise o esquema elétrico e assinale a alternativa que descreva melhor o seu funcionamento.- AO botão verde desliga o motor, enquanto o botão vermelho o liga. O sensor capacitivo S1 está na saída da esteira e o S2 na entrada.
- BO botão vermelho desliga o motor e o botão verde o liga. O sensor capacitivo S1 detecta a falta do fruto, e o S2 é o sensor luminoso.
- CQuando o botão verde é pressionado, o motor é desligado e o sensor capacitivo S1 é ativado. O sensor S2 detecta o fruto na entrada da esteira.
- DQuando pressiona-se o botão verde, o motor é ligado energizando o circuito de comando. O sensor capacitivo S1 está na entrada e o S2 na saída da esteira.
- EQuando pressiona-se o botão verde, o motor é ligado, e o sensor capacitivo S1 detecta a presença do fruto. O sensor S2 desliga a esteira após o fruto sair.
